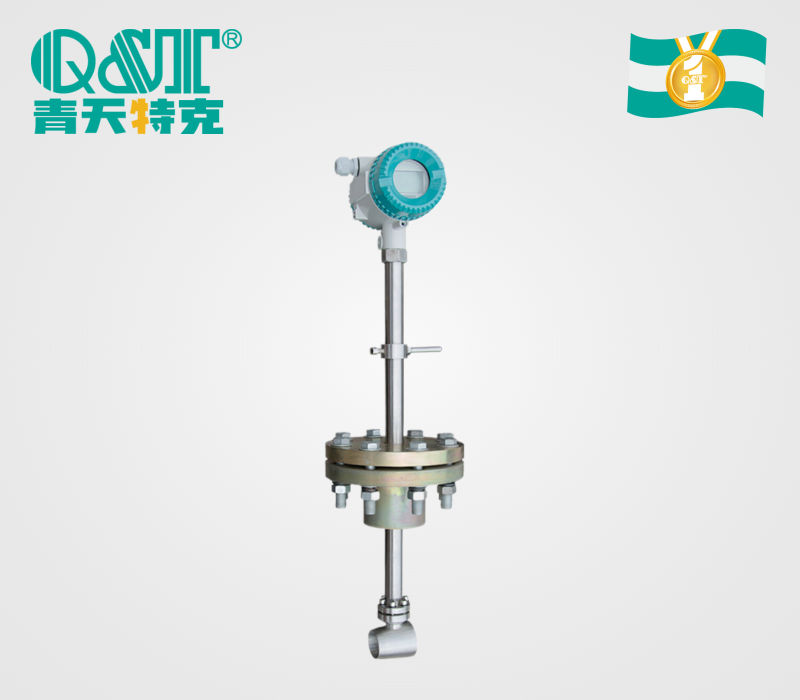

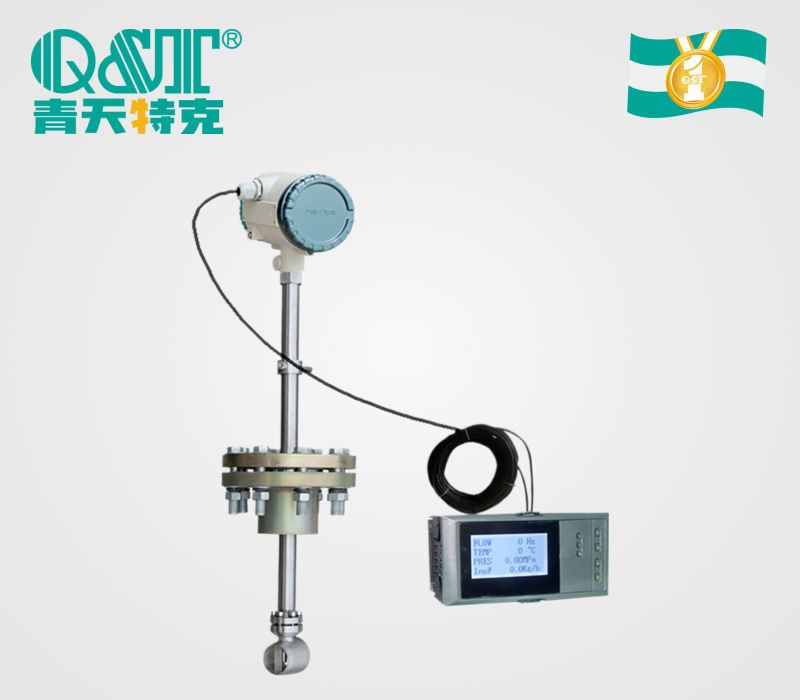

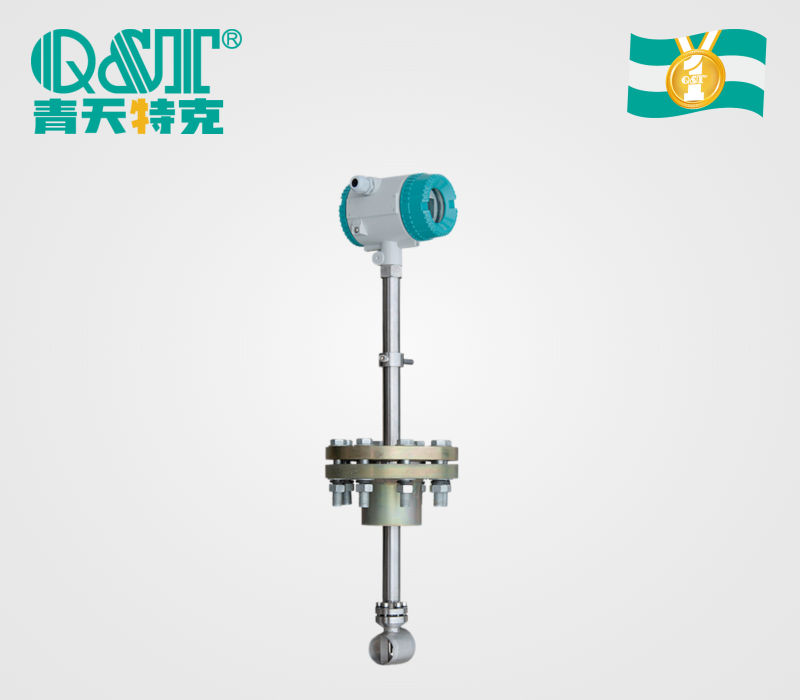

插入法兰涡街流量计
插入式涡街流量计按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)。
采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mA电流信号。
采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mA电流信号。
插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量 特点是压力损失小量程范围大精度高在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件，因此可靠性高维护量小。仪表参数能长期稳定。
插入式涡街流量计采用压电应力式传感器可靠性高可在-20℃～+350℃的工作温度范围内工作。
有模拟标准信号也有数字脉冲信号输出容易与计算机等数字系统配套使用是一种比较先进、理想的流量仪表。
无可动机械零件，因此可靠性高维护量小。仪表参数能长期稳定。
插入式涡街流量计采用压电应力式传感器可靠性高可在-20℃～+350℃的工作温度范围内工作。
有模拟标准信号也有数字脉冲信号输出容易与计算机等数字系统配套使用是一种比较先进、理想的流量仪表。
分享到:
产品优点
检测元件不接触流体，可靠性高，介质适应性强
无可动部件，耐磨损，结构牢固、简单
良好的抗震性能
允许工作温度范围宽，-40℃~+350℃
测量范围宽，准确度高
脉冲信号输出或二线制4～20mA电流信号输出

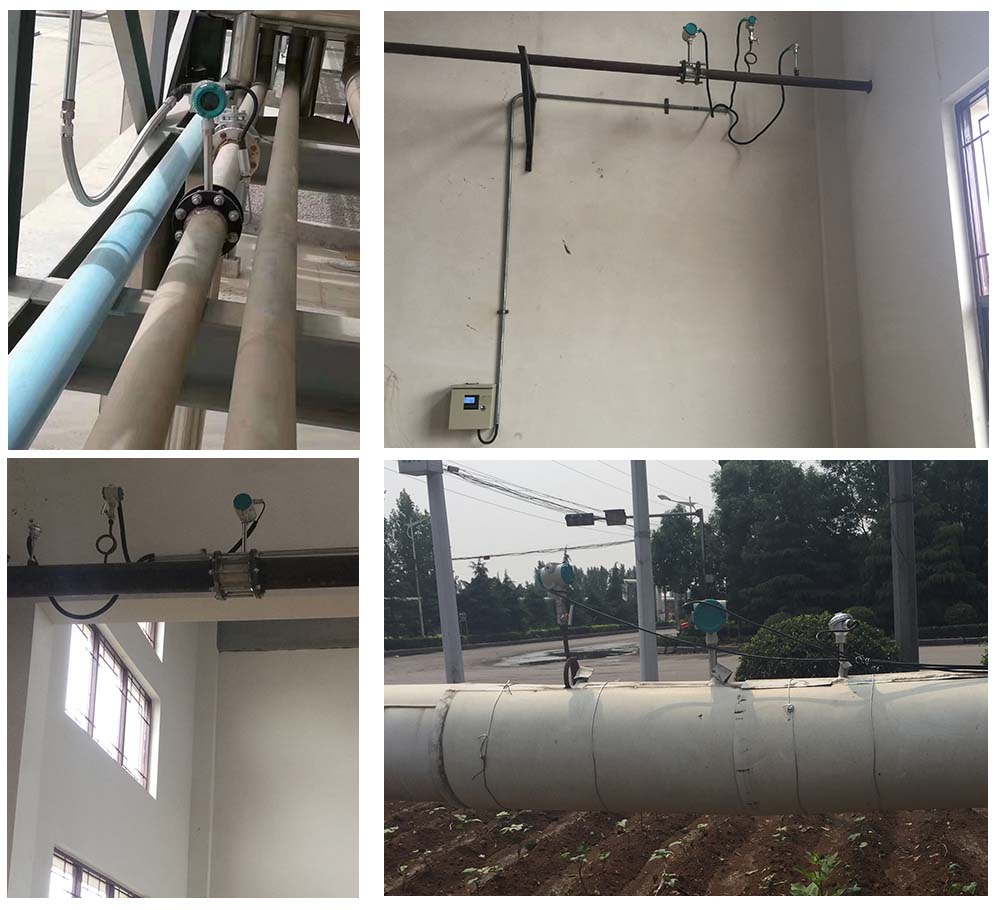

使用案例

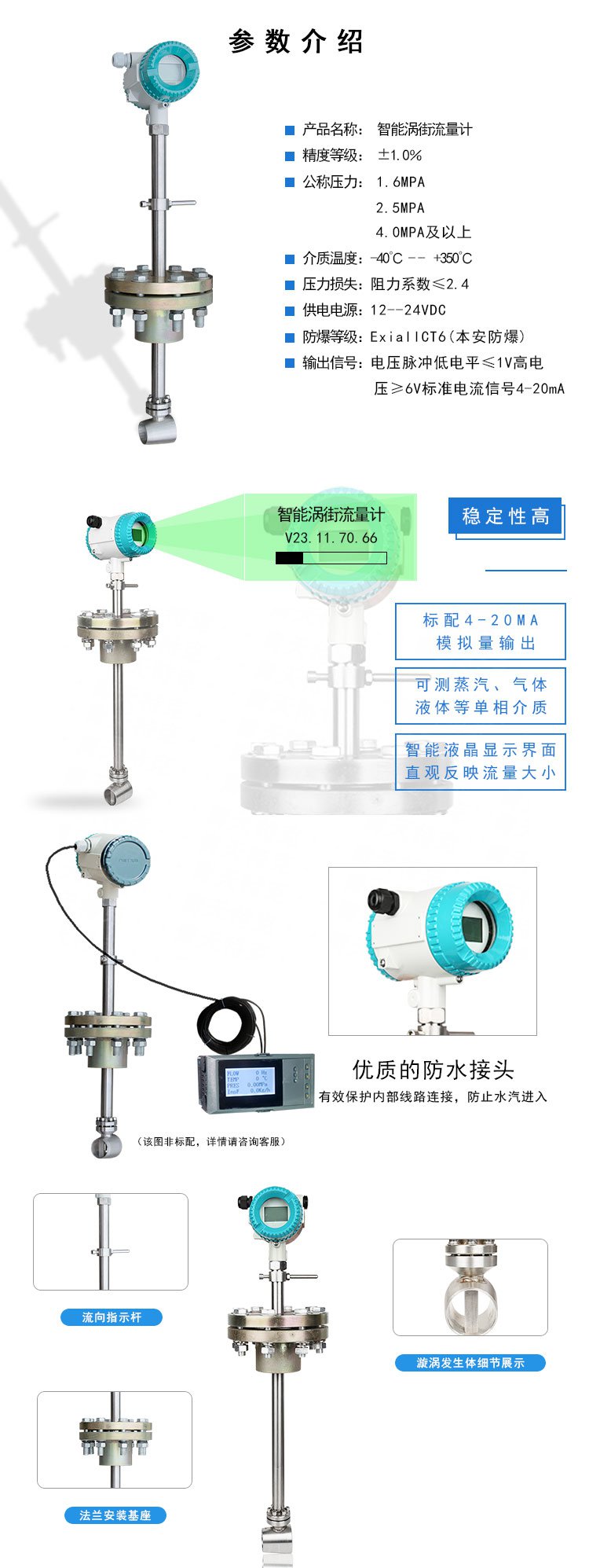

技术参数
安装要求
在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。
将热式气体质量流量计的其余部分一起装入专用球阀内，根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。
转动传感器连杆，使标记箭头与介质流动方向相同。
根据现场测得的数据换算出在传感器连接杆上的相应刻度，锁紧螺母即可。
如果您是横向安装的本款仪表的显示屏可以90°180°270°的灵活安装，满足你现场实际需要。
